Проектирование и поставка гидравлических систем экскаваторов и кранов /

Design and manufacture of hydraulic systems for excavators and cranes

Проектирование, изготовление и поставка гидравлических систем экскаваторов и автокранов является сложной задачей, требующей комплексного видения и решения многих процессов и задач. Для правильного понимания и решения вопросов, поставленных от Заказчиков и Клиентов всегда необходимо совместно составлять Техническое Задание по проектированию на гидравлические системы и оборудование . Только детально проработав ТЗ, и используя опыт проектировщика и его узкопрофильные знания и компетенции по проектированию и изготовлению гидравлических систем и машин в целом можно решить данную задачу.

В ходе проектирования и изготовления гидравлических систем необходимо решать огромный пласт задач, а именно:

— Необходимость следовать стандартам, принятым в данной отрасли и смежным с этим направлениях

— Тщательно подбирать компоненты (желательно в стандартном исполнении, особенно в сложных, комплексных изделиях и узлах)

— Производить точный монтаж и тщательное изготовление

-Использовать продуманные технические решения и точный расчёт, соизмеряя при этом новизну проекта с техническими возможностями производства и финансовыми возможностями клиента.

— Следовать ТЗ Клиента, находясь в постоянной связи с Заказчиком

— Изучать рынок

— Развивать собственные идеи и видение решения поставленных задач.

Проектирование гидравлических систем экскаваторов и кранов — это создание высоконапорных (часто до 45 МПа) объемных гидроприводов, обеспечивающих плавное управление рабочими органами (стрелы, ковши). Процесс включает моделирование, расчет насосов, гидрораспределителей, гидроцилиндров/моторов, выбор рабочей жидкости и создание принципиальных схем (например, LS-системы) для обеспечения энергоэффективности, плавности движений и грузоподъемности.

Основные этапы проектирования (гидроинжиниринг)

Техническое задание (ТЗ): Определение рабочих параметров (грузоподъемность крана, объем ковша экскаватора), режимов работы, циклов движения.

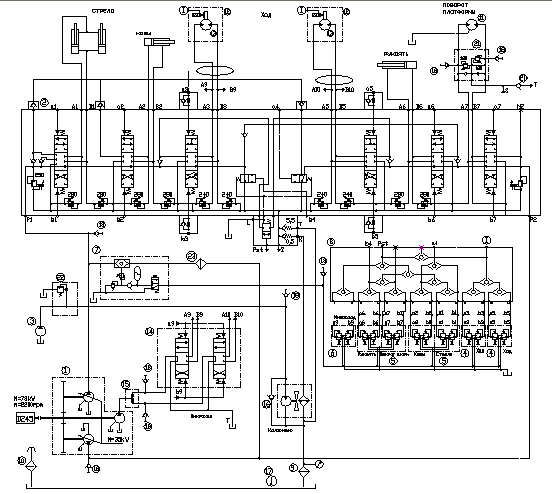

Разработка гидравлической схемы: Составление схемы, включающей насосную станцию, распределительную аппаратуру, исполнительные механизмы (цилиндры, гидродвигатели).

Расчетные работы:

Подбор насосов: Расчет требуемой подачи (Q max) и давления (P max).

Расчет гидроцилиндров: Определение диаметров поршней и штоков для обеспечения требуемых сил копания/подъема. Определение максимальных скоростей движения поршня и при необходимости (если скорость поршня достигает более 0,3 м/сек) демпфирования цилиндров в крайних положениях.

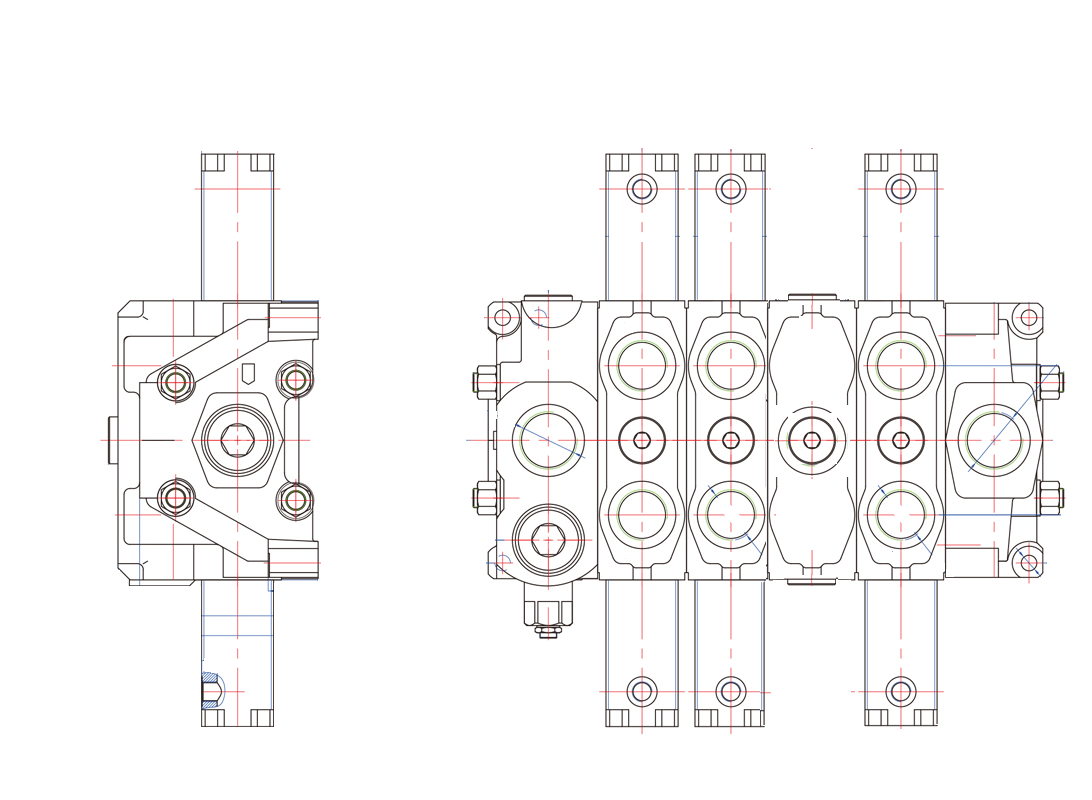

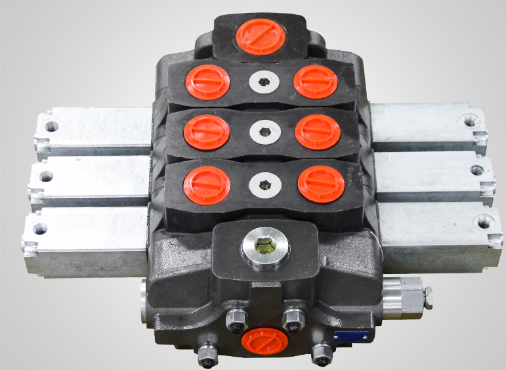

Выбор распределителей: Подбор секционных или моноблочных распределителей с соответствующим расходом.

Моделирование: Использование ПО (например, Automation Studio) для симуляции работы системы под нагрузкой.

Проектирование конструктива: Разработка чертежей баков, трубопроводов, узлов крепления, а также прокладки трасс гидравлической разводки и гидролиний.

Испытания: Стендовые испытания гидростанций и гидроагрегатов, тестирование на реальной машине в холостом режиме и под максимальной нагрузкой.

Особенности систем экскаваторов и кранов:

Гидравлические экскаваторы: Часто используют закрытые центры, насосы переменной производительности, регулирование мощности для копания в тяжелых условиях.

Гидравлические краны: Требуют высокоточного управления, систем удержания груза, распределителей с функцией Load Sensing (чувствительность к нагрузке).

Модульность: Применение модульных конструкций для быстрого ремонта и замены блоков.

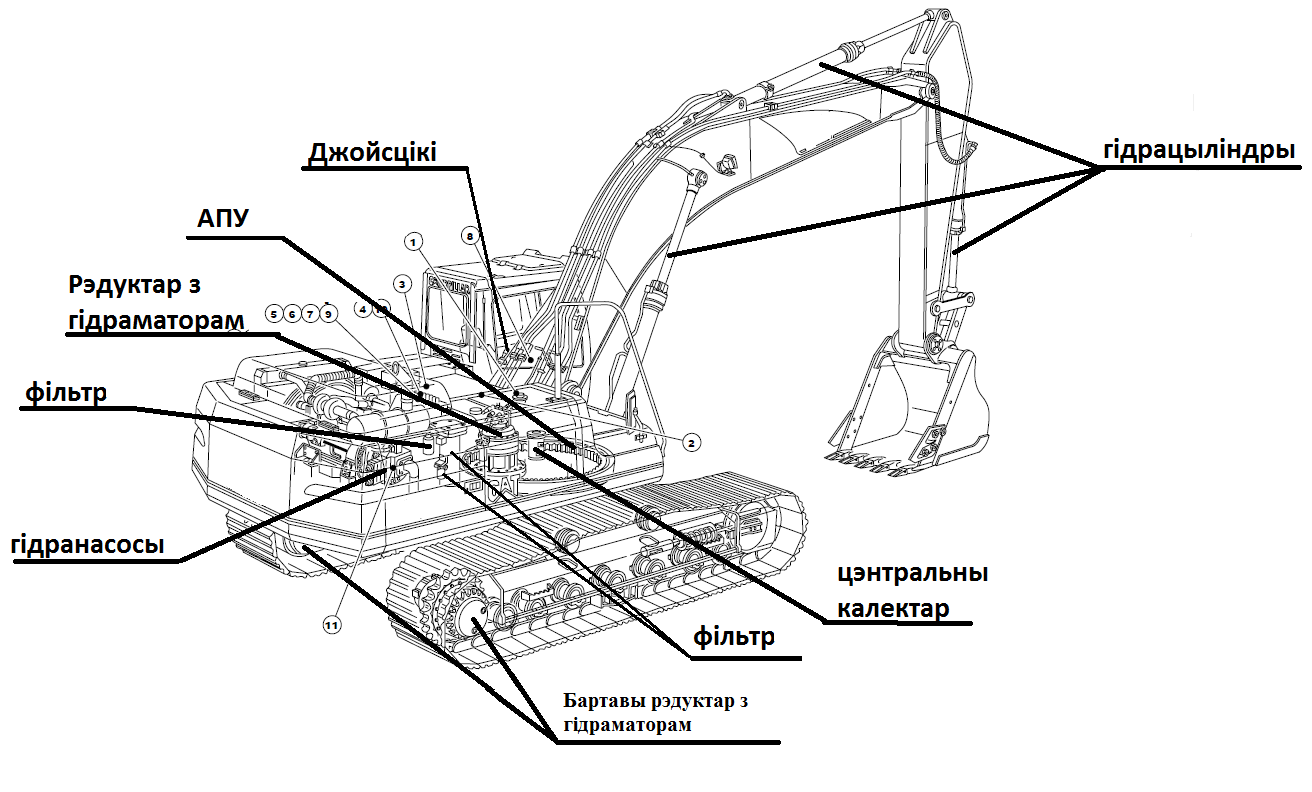

Ключевые компоненты для включения в проект

Аксиально-поршневые насосы (высокое давление).

Гидрораспределители (секционные с управлением кранами/джойстиками).

Гидроцилиндры (одно- и двустороннего действия).

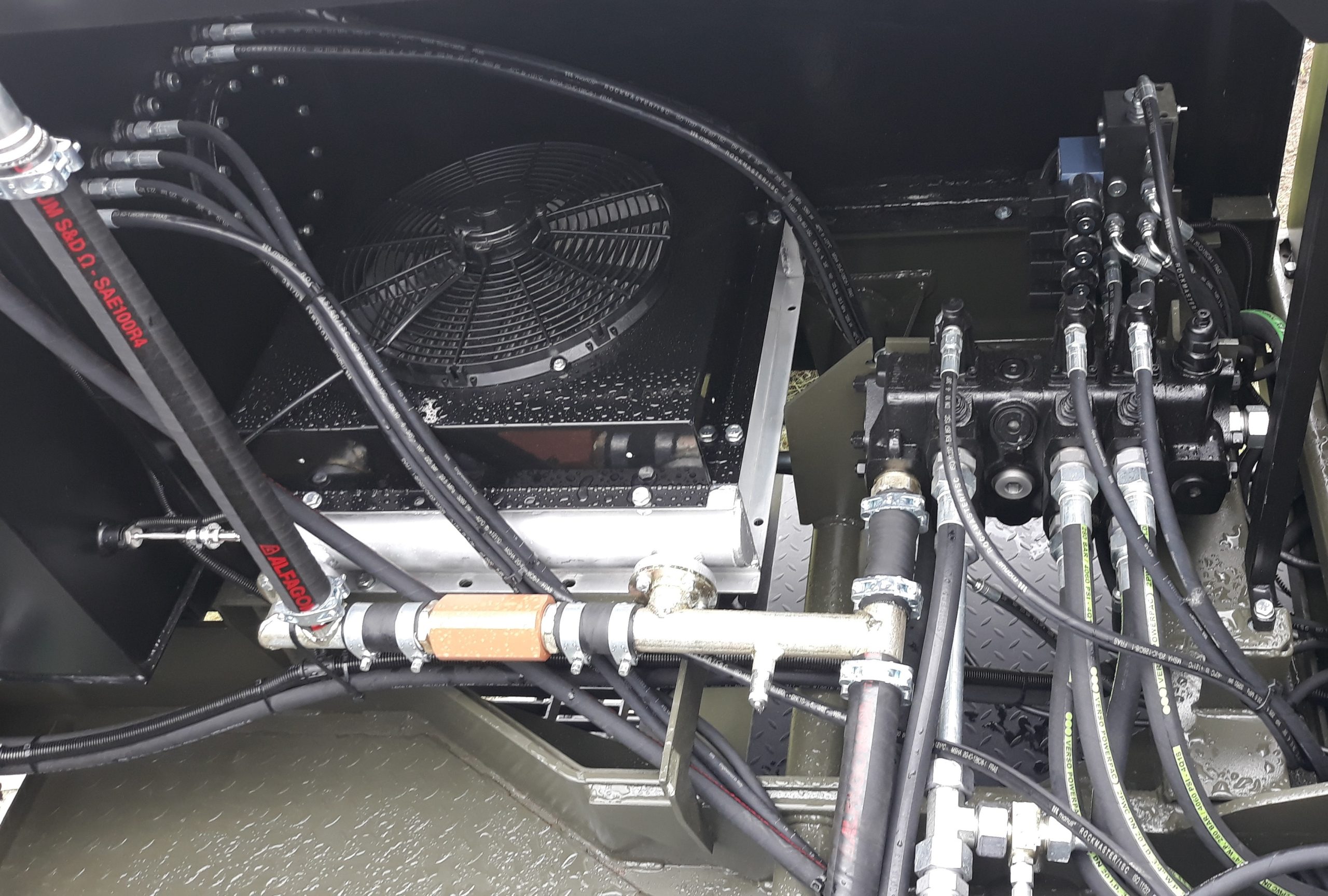

Фильтры, теплообменники, баки, РВД (рукава высокого давления).

Специалисты Прыватного Прадпрыемства “ АБКАТЭХ”, имея большой опыт в проектировании, доводке, испытании и изготовлении гидроагрегатов и систем помогут модернизировать, спроектировать и поставить Вам:

— Гидравлические системы экскаваторов-погрузчиков

— Гидравлические системы кранов и манипуляторов

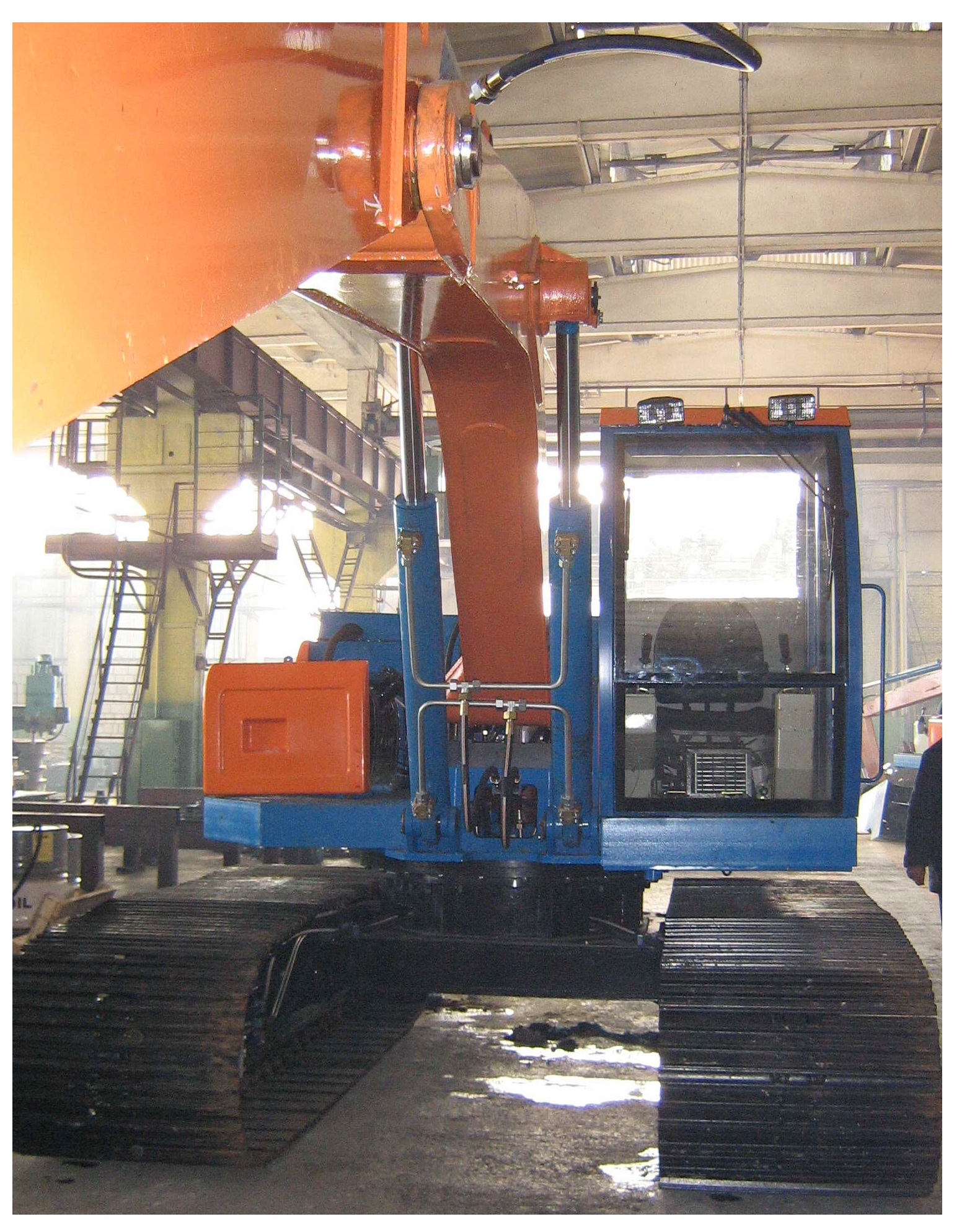

— Гидравлические системы колёсных и гусеничных экскаваторов

— Гидравлические системы телескопических экскаваторов

— Гидравлические системы военно-инженерных и землеройных машин

— Гидросистемы гидростатических трансмиссий экскаваторов, кранов и других мобильных машин

— Гидравлические системы привода хода (гидростатических трансмиссий) машин и вездеходов

Особенности проектирования и поставки гидравлических систем для экскаваторов от фирмы Прыватнае Прадпрыемства “АБКАТЭХ”

Поставка компонентов и их аналогов Bosch—Rexroth, Danfoss, Parker, WALVOIL, HIDROCONTROL, LINDE и др.

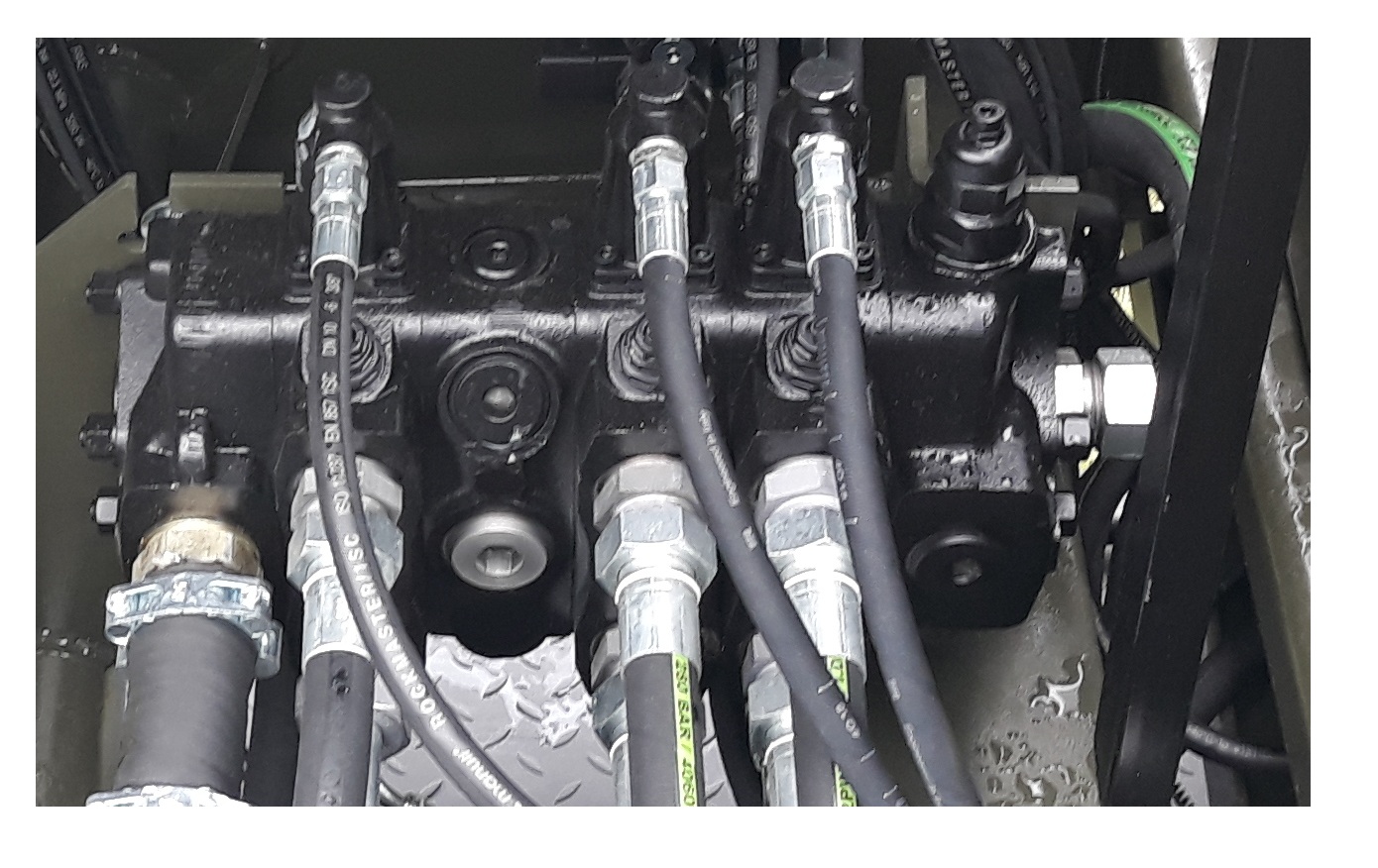

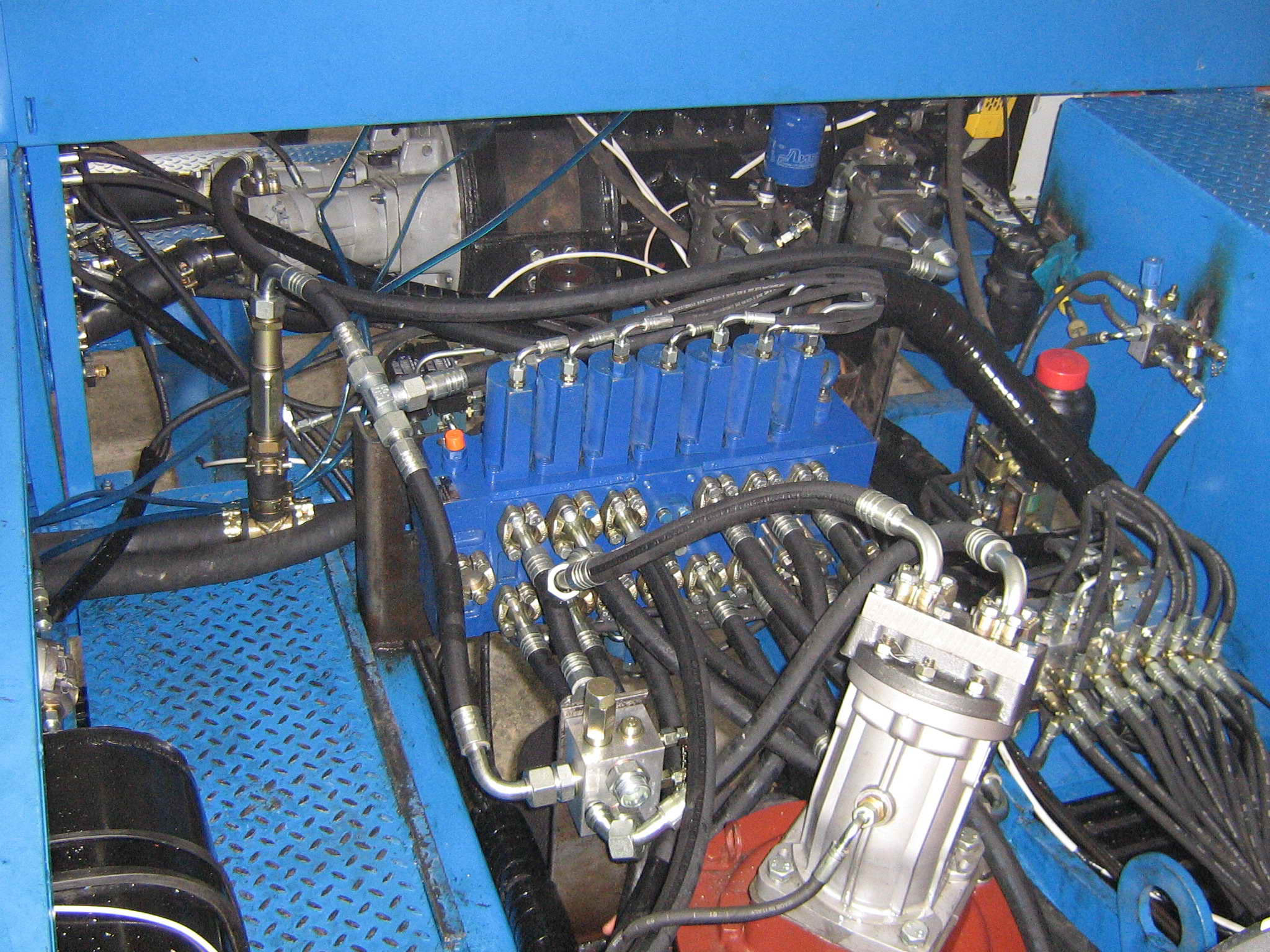

Один основной гидравлический гидрораспределитель на все фунции экскаватора или автокрана

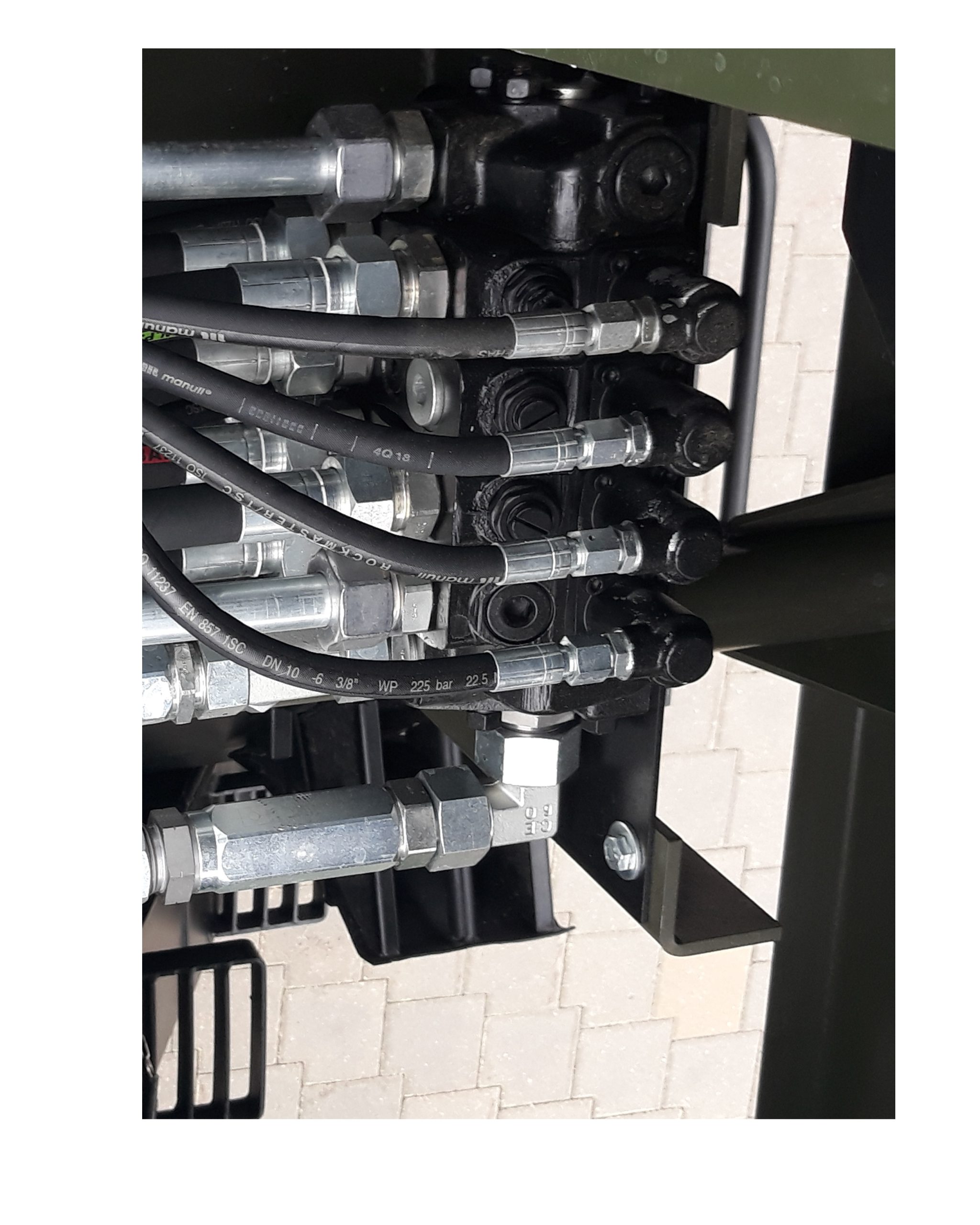

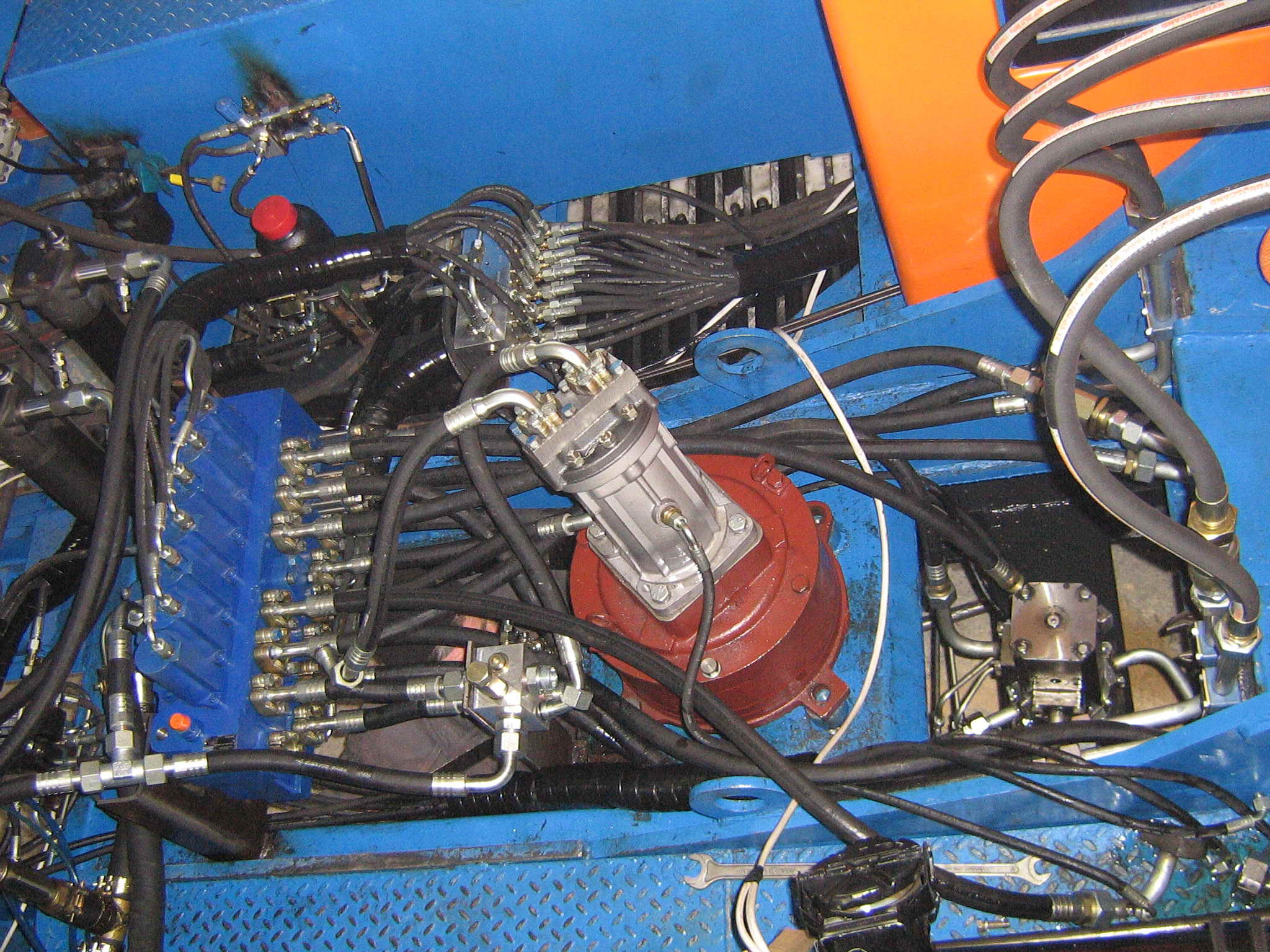

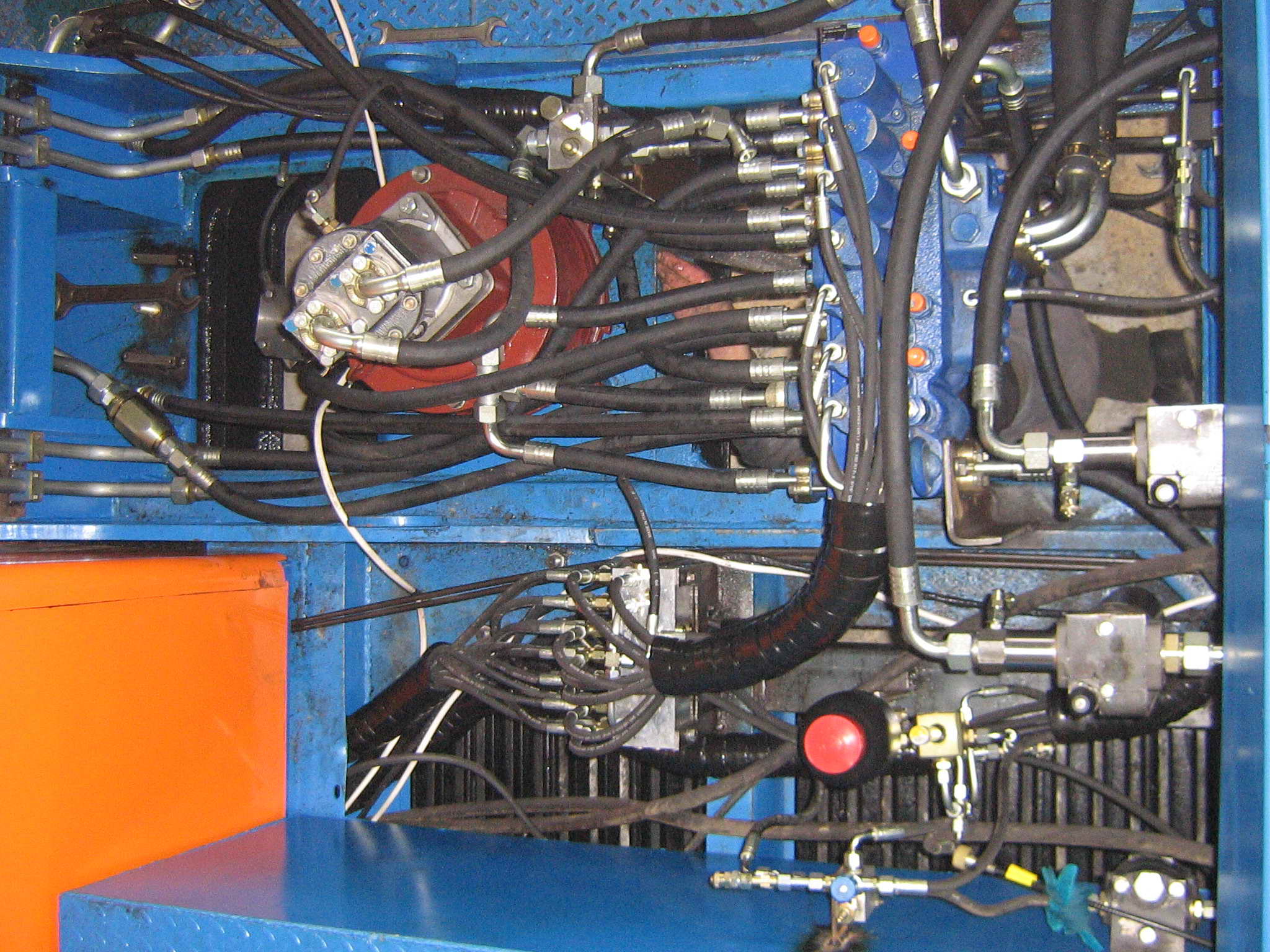

Минимум гидравлической разводки по системе управления под кабиной оператора, а также на основной раме или конструктивных элементах машин
Совмещение операций
Проектирование и поставка логических и других блоков управления, обеспечивающих правильное функционирование машины в целом

По Заказу специалисты фирмы готовы спроектировать и изготовить и другие специализированные гидравлические системы для различных отраслей промышленности, гидравлики и машиностроения.
